Alphacam 2012 R1 - Nowości

13.04.2012 Skomentuj pierwszy

Aspire dla Alphacam
Nowy partner Alphacam udostępnia specjalną wersję oprogramowania Aspire do artystycznego projektowania 3D.

Połączenie narzędzi projektowania Aspire z funkcjami obróbczymi daje ogromne możliwości projektantom oraz technologom.

Usprawnienia dla asocjatywności ścieżki narzędzia oraz edycji i aktualizacji operacji
Wszystkie operacje obróbcze są teraz w pełni edytowalne. Dotyczy to również wszystkich dodatków (np., Planowanie, Frezowanie gwintów, Wiercenie wzdłuż linii, itp.), Styli obróbczych i innych.

Nowe opcje umozliwiające odzyskanie asocjatywności z utraconą geometrią. Jest to szczególnie użyteczne przy obróbce Częściowych geometrii oraz cykli toczenia.
Przekształcanie osi narzędzia może zostać zastosowane z poziomu Menadżera operacji. Dodatkowo, te ustawienia mogą być przechowywane w operacji i w prosty sposób edytowane i aktualizowane.
Nowe komponenty API zapewniają możliwość asocjatywności, edytowalności i aktualizacji operacji generowanych poprzez dodatki użytkownika (np. makra VBA).

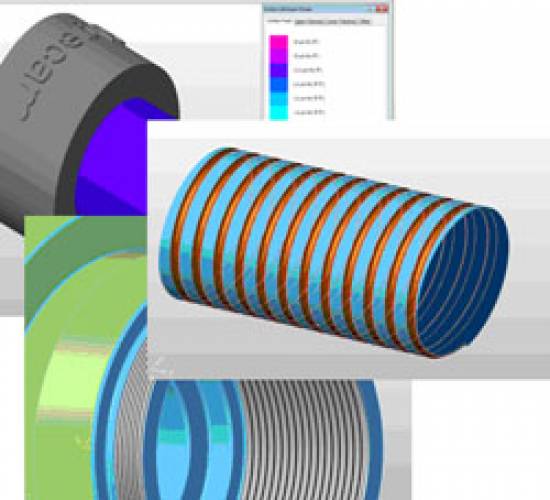

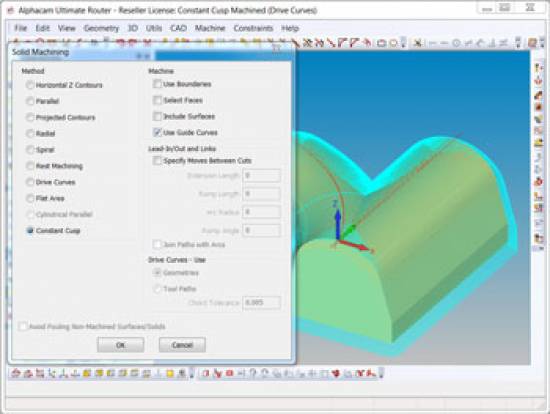

Nowa strategia obróbcza 3D – Stałe nierówności.
Strategia stałe nierówności daje równomierną jakość powierzchni na całej części niezależnie od pochylenia powierzchni.
Użycie krzywych prowadzących zapewnia precyzyjne ukierunkowanie obróbki w celu maksymalizacji wykończenia powierzchni oraz kontroli ilości przejść.

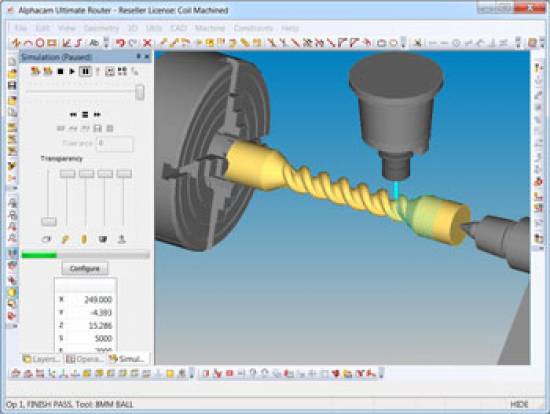

Nowa strategia obróbcza – 4-osie Cylindryczne profilowanie
Strategia ta generuje 4-osiową, płynną ścieżkę narzędzia wzdłuż wybranej osi X, Y lub Z.
Narzędzie będzie poruszać się wzdłuż i wokół wybranych powierzchni lub brył ustawiając narzędzie pod prawidłowym kątem. Np. “4-osie (obrót YZ)” spowoduje ruch narzędzia wzdłuż I wokół osi X normalnie do obróconej osi Z.

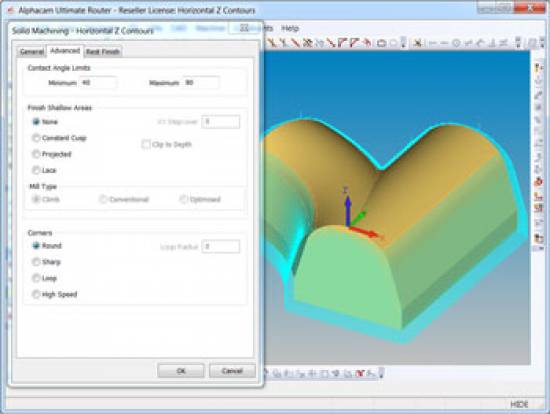

Udoskonalona strategia Konturowanie z krokiem Z
Udoskonalona obróbka Konturowanie z krokiem Z z obsługą Obróbki Resztek daje pełną kontrolę nad obróbką.
Lepsza kontrola obszarów stromych i płaskich wraz z dodatkowymi ustawieniami obróbki umożliwia obróbkę zaawansowanych, trudno-obrabialnych elementów.

Nowe techniki przekształcania osi narzędzia
Nowe techniki Przekształcania osi narzędzia dla opcji 4/5-osi Normalnie do powierzchni lub brył.
Stosowane dla narzędzi kulistych. Jeśli zastosowane do wcześniej stworzonych obróbek 3-osiowych, każdy punkt kontaktu narzędzia jest konwertowany do momentu, w którym zakończenie narzędzia jest normalne do powierzchni lub bryły w tym punkcie.

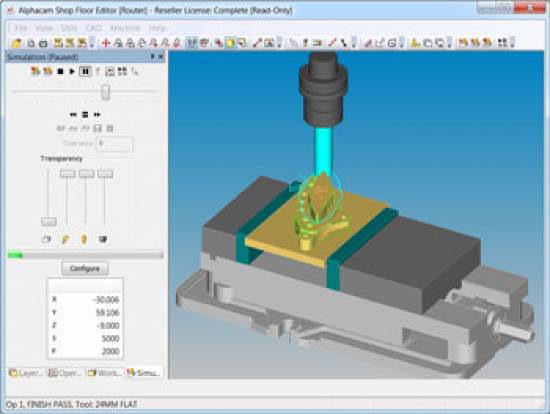

Wyświetlanie brył dla wszystkich modułów/poziomów Alphacam
Bryły zawarte w rysunkach Alphacam są teraz widoczne I obsługiwane we wszystkich poziomach produktu, wraz z Alphacad oraz nowym Alphacam Shop Floor Editor (dawny Alphaview+).
Zapobiega to utracie danych podczas pracy na różnych poziomach Alphacam, jak również zwiększa realizm weryfikacji w Alphacam Shop Floor Editor.

Odświeżony interfejs Alphacam APM
Interfejs dodatku Alphacam Automated Parametric Manufacturing (APM) został zaktualizowany do nowej wersji Alphacam. Zawiera zaktualizowane paski narzędzi oraz ikony.

Usprawnienia w Part Modeler
Nowy opcjonalny importer CAD, który umożliwia wczytywanie plików parametrycznych CREO.
Jest to opcja płatna, dostępna osobno w licencji.
