SOLID EDGE ST5 a obliczenia cieplne
W Solid Edge ST5 użytkownik znajdzie nowe rozwiązania dla obliczeń cieplnych - są to obliczenia MES dla stanu ustalonego, które dotyczą m.in. (od podstawowych do coraz bardziej złożonych):

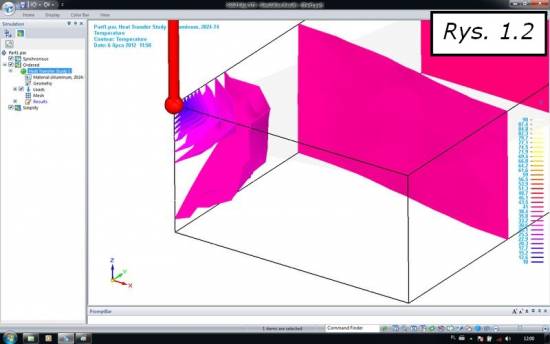

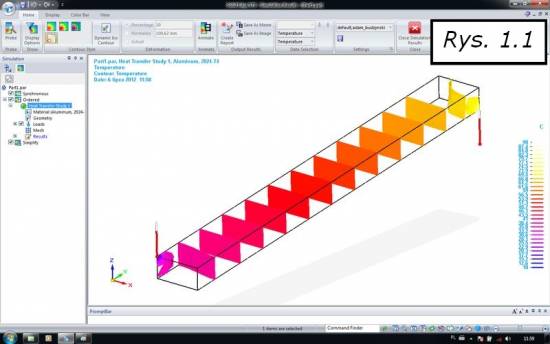

Rozkłady różnic temperaturowych (Rys. 1.1, Rys. 1.2)

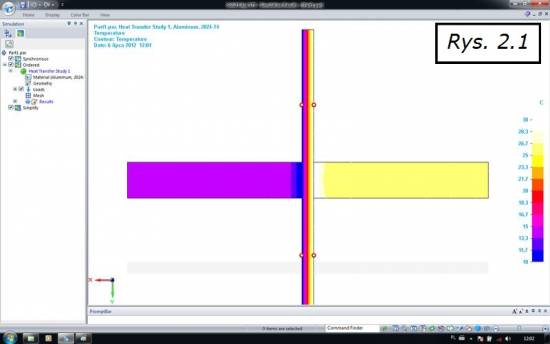

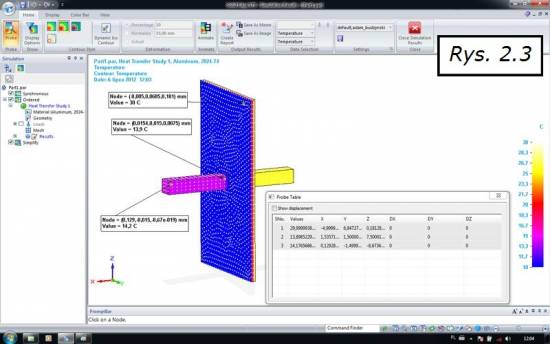

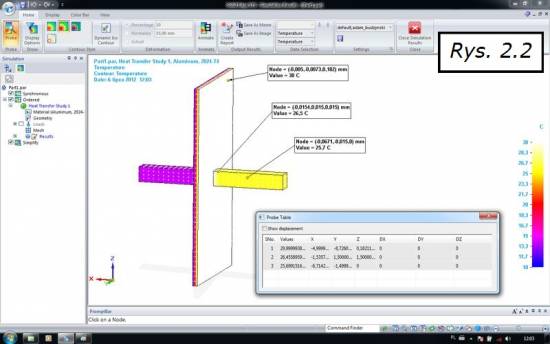

Rozkłady różnic temperaturowych również ze zwróceniem uwagi na kwestię przewodzenia cieplnego (kondukcji) dla przegród cieplnych (Rys. 2.1, Rys. 2.2, Rys. 2.3)

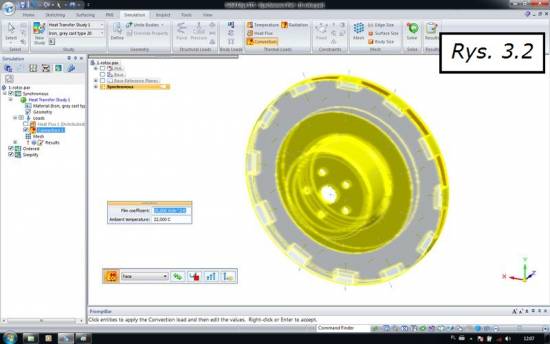

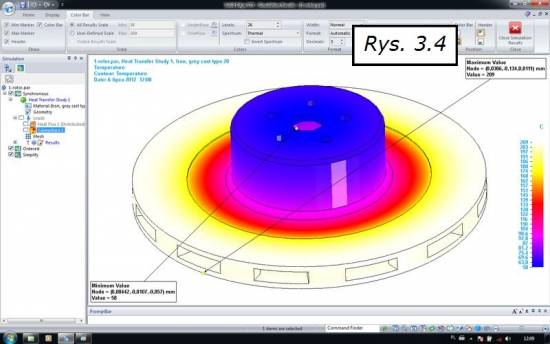

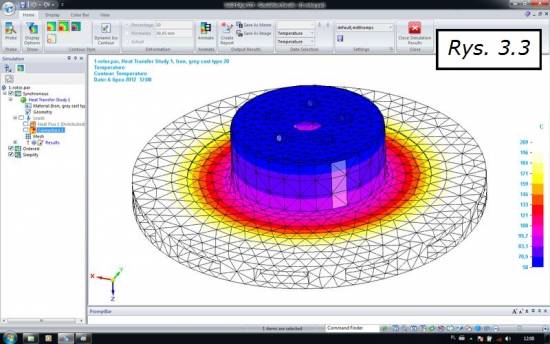

Zagadnienia powierzchniowych strumieni cieplnych wraz ze zjawiskiem przekazywania ciepła (konwekcji) (Rys. 3.1, Rys. 3.2, Rys. 3.3, Rys. 3.4)

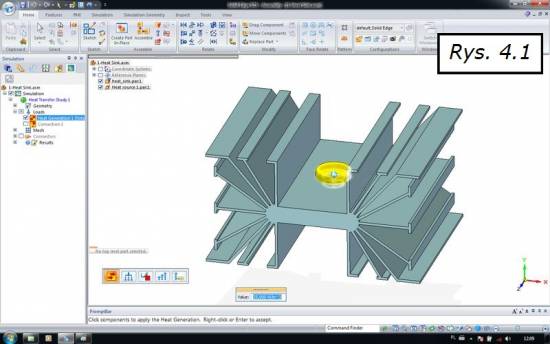

Zagadnienia przestrzennych strumieni cieplnych wraz z konwekcją (Rys. 4.1, Rys. 4.2, Rys. 4.3)

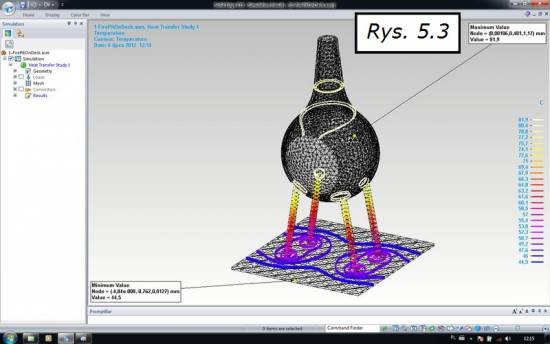

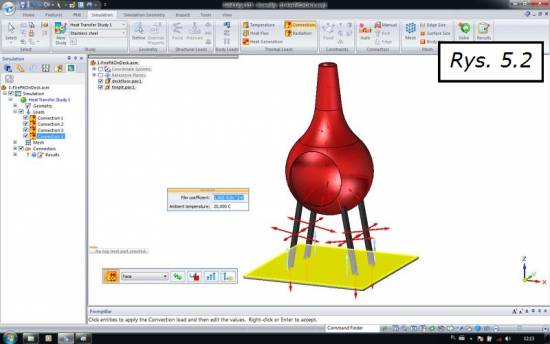

Rozkłady temperaturowe dla zróżnicowanych temperatur otoczenia oraz współczynników przewodnictwa ciepła (Rys. 5.1, Rys. 5.2, Rys. 5.3, Rys. 5.4)

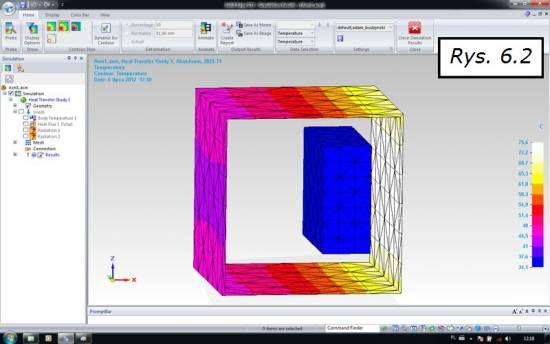

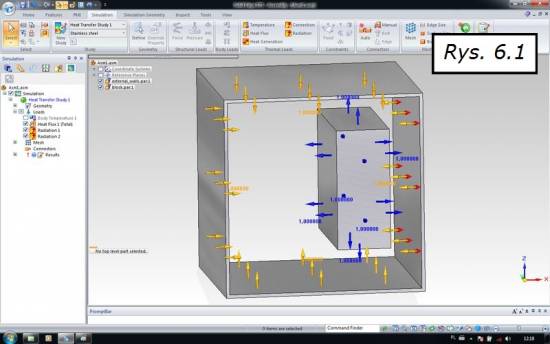

Zagadnienia promieniowania cieplnego, również z zagadnieniami „znalezienia się w cieniu termicznym” oraz „tworzenia cienia cieplnego” (Rys. 6.1, Rys. 6.2)

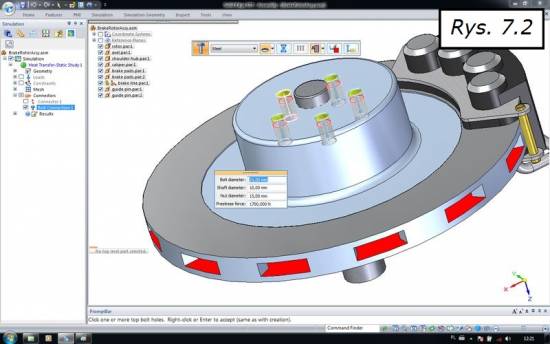

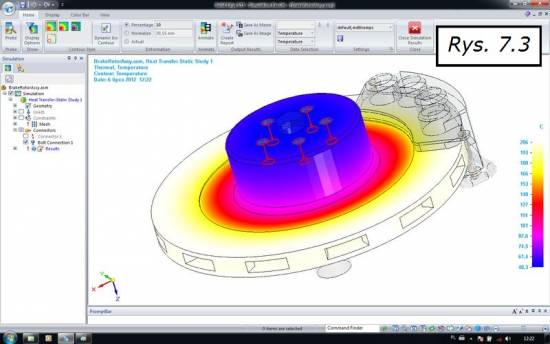

ANALIZY ŁĄCZNE, tj. cieplno – strukturalne, cieplno – wyboczeniowe, gdzie wartości wynikowe z analizy cieplnej są wartościami wejściowymi dla analiz strukturalnych i wyboczeniowych (Rys. 7.1, Rys. 7.2, Rys. 7.3, Rys. 7.4 , Rys. 7.5)
Jak można zauważyć, ST5 umożliwia uwzględnienie w obliczeniach 3 podstawowych sposobów cieplnego przepływu energii:
- Konwekcji
- Przewodzenia
- Promieniowania
