Delcam PowerSHAPE – Twoje rozwiązanie do naprawy plików CAD

16.01.2013 Skomentuj pierwszy

Pracujesz z różnymi formatami plików CAD? Masz problem ze sprawną naprawą błędnych geometrii modeli 3D, powstałych np. w wyniku translacji plików?  Z pomocą w rozwiązaniu tych niedogodności przychodzi Delcam PowerSHAPE i jego unikalny Doktor Brył.

Narzędzia do naprawy plików CAD są jednym z kluczowych zastosowań dla wielu klientów Delcam w szczególności zakładów narzędziowych. Często zdarza się, że użytkownicy otrzymują gotowe modele CAD, dla których następnie muszą zaprojektować oprzyrządowanie bądź narzędzia. Pliki te przesyłane są w różnych formatach, a przy translacji danych model często wymaga naprawy  geometrii. Technolog jest w stanie rozwiązać problemy z uszkodzonymi modelami 3D we własnym zakresie, bez konieczności odsyłania projektu do pracowni konstrukcyjnej.

Delcam PowerSHAPE 2013 zawiera kompleksowe rozwiązania do naprawy modeli 3D we wszelkich formatach, takich jak  IGES, STEP lub też pliki z innych systemów CAD, np CATIA.  Takim rozwiązaniem jest Doktor Brył, który w trybie automatycznym rozpozna wady modelu, takie jak luki, powielone lub usunięte powierzchnie i zaproponuje metodę ich naprawienia. W wyniku naprawy użytkownik uzyskuje poprawną i precyzyjną geometrię.

Doktor Brył jest kombinacją narzędzi do automatycznej weryfikacji i naprawy modelu oraz zaawansowanych narzędzi do edycji i generowania powierzchni. Dzięki takiemu połączeniu prosta naprawa może zostać wykonana błyskawicznie w trybie automatycznym, natomiast bardziej zaawansowane wady modelu mogą zostać naprawione poprzez edycję błędnych powierzchni lub ich odtworzenie.

Doktor Brył wykryje wszelkie wady modelu powstałe w wyniku translacji bądź będące wynikiem błędnego zamodelowania, takie jak nieciągłości bryły, błędnie docięte powierzchnie, szczeliny.  Każda z wykrytej wady modelu zostaje wyszczególniona, przyporządkowana do odpowiedniej kategorii błędów i opisana etykietą. Dla każdej z kategorii wyszczególnionych błędów Doktor Brył zaproponuje inne metody ich naprawy, w tym możliwość automatycznej naprawy.

Rys.1 Wykryte przez Doktora Brył wady modelu bryłowego

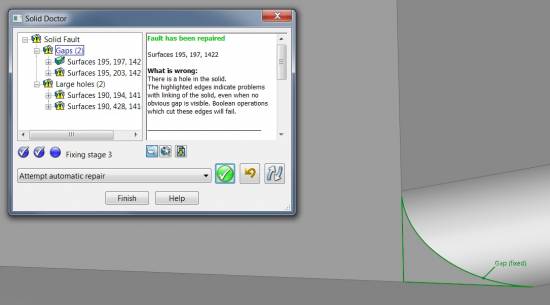

Rys2. Automatyczna naprawa modelu

W przypadku, gdy proponowane przez Doktora Brył rozwiązania nie przynoszą wymaganych efektów, kolejnym krokiem jest edycja błędnych powierzchni. Delcam PowerSHAPE  posiada unikalne narzędzie do edycji region cięcia powierzchni, które umożliwia szybką naprawę błędnego docięcia powierzchni, która powstaje często np. w zaokrąglonych narożach. Taka bezpośrednia edycja powierzchni pozwala dokonać bardzo dokładnej naprawy geometrii.

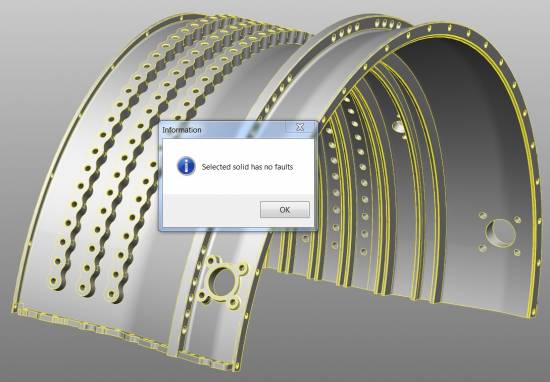

Rys. 3 Naprawiony przez Doktora Brył model bryłowy

Każda z błędnych powierzchni może zostać zastąpiona nową, poprawną powierzchnią. Po usunięciu błędnej powierzchni, na podstawie pozostałych granic Delcam PowerSHAPE zasugeruje najlepsze dopasowanie powierzchni, aby uzupełnić powstałą lukę. Jeżeli zaproponowana powierzchnia nie spełnia wymagać użytkownika, może wypróbować alternatywnych metod, tak by uzyskać oczekiwany efekt.  Naprawione powierzchnie zostają automatycznie dołączone do modelu bryłowego.

Oferowane przez Delcam PowerSHAPE rozwiązania do naprawy modeli CAD są nieocenione w przypadku zakładów narzędziowych. Technolog jest w stanie rozwiązać problemy z uszkodzonymi modelami 3D we własnym zakresie, bez konieczności odsyłania projektu do pracowni konstrukcyjnej. Dzięki temu znacznie skrócony zostaje czas realizacji projektu oraz znacznie zwiększa wydajność pracy.
