Duże złożenia w Solid Edge ST7

1. Wstęp

Przedstawienie nowych rozwiązań ST7 przeznaczonych do pracy z dużymi złożeniami rozpoczęto w 5 odcinku wchodzącym w skład niniejszego cyklu p.t. „Wybrane nowości SOLID EDGE ST7″. Rozwiązania te dotyczyły inteligentnego powielania części/podzespołów w złożeniu, także z uwzględnieniem szyku wzdłuż krzywych przestrzennych.

Tematyka niniejszego opracowania dotyczyć będzie przede wszystkim nowych obszarów funkcjonalności systemu, służących do przyspieszenia i ułatwienia procesów otwierania, aktualizowania oraz zapisywania dużych złożeń.

Poza tym, zostaną tutaj także przedstawione nowe narzędzia służące do lepszego zrozumienia poszczególnych (spośród wielu innych) relacji montażowych, które zostały utworzone w złożeniach pomiędzy ich komponentami.

2. Zarządzanie aktualizowaniem złożeń oraz nowe sposoby ich otwierania i zapisywania.

W celu zwiększenia wydajności procesów projektowych realizowanych w obszarze dużych zespołów części, w ST7 wprowadzono m.in. nowe tryby pracy w środowisku złożenia, tj.

I. „Ograniczona aktualizacja” oraz
II. „Ograniczony zapis”.

ad I. Zastosowanie trybu „Ograniczona aktualizacja” umożliwia szybsze otwieranie złożeń, ponieważ podczas procesu otwierania ograniczony zostaje stopień aktualizowania (przeliczania) modeli .ASM. Dotyczy to także pracy w kontekście złożenia najwyższego poziomu.

ad II. Wykorzystanie trybu „Ograniczony zapis” powoduje przyspieszenie procesu zapisywania złożeń, ponieważ operacja zapisu jest ograniczona wyłącznie do plików, które zostały otwarte bezpośrednio lub edytowane w kontekście złożenia, podczas danej sesji pracy w ST7 (gdy istnieje możliwości zapisania zmian).

Powyższe nowe tryby pracy ST7 można wykorzystywać/włączać jednocześnie, jak również oddzielnie, niezależnie od siebie.

Wyłączenie ich obydwu będzie równoznaczne z wykorzystywaniem tylko tych rozwiązań przeznaczonych do pracy z dużymi złożeniami, które były osiągalne w poprzedniej wersji systemu, tj. ST6.

W efekcie włączenia któregokolwiek z tych trybów, w nagłówku drzewa Pathfinder, przy domyślnej nazwie pliku pojawi się odpowiedni nowy symbol wskazujący na uruchomienie omawianej funkcjonalności (rys. 1).

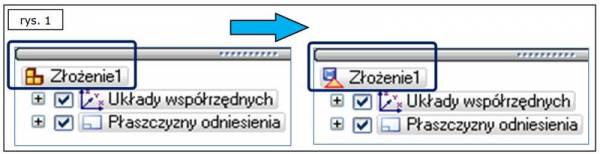

Rys. 1. Symbole w Pathfinder – Ograniczona Aktualizacja i-lub Zapis – SOLID EDGE ST7

Po włączeniu w ST7 trybu pracy p.n. „Ograniczona aktualizacja”, duże złożenia otwierają się (w porównaniu do ST6) zdecydowanie szybciej.

Jednym z powodów tego faktu jest (zgodnie z nazwą ww. trybu pracy) celowe ograniczenie aktualizowania złożenia podczas jego otwierania.

Polega to m.in. na wstrzymaniu dopasowywania geometrii i/lub orientacji przestrzennej części/podzłożeń do zmienionej geometrii i/lub orientacji przestrzennej komponentów,
z którymi są one połączone odpowiednimi relacjami (tj. względem komponentów odniesienia).

Zakłada się, iż ww. zmiana dotycząca komponentów odniesienia nastąpiła poza środowiskiem złożenia najwyższego (tj. otwieranego) poziomu i nastąpiło to przed opisywanym otwieraniem zespołu.

Jako przykład, zostanie tutaj wykorzystane duże złożenie reprezentujące model silnika spalinowego. Opisane poniżej zagadnienia będą dotyczyć rejonu wyróżnionego na rys. 2
za pomocą granatowego obramowania.

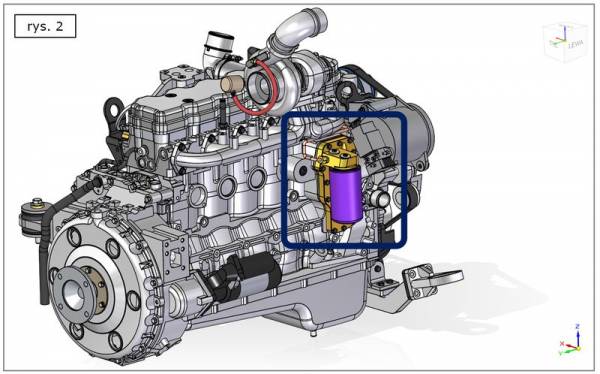

Rys. 2. Duże złożenie Solid Edge ST7 otwarte w trybie Ograniczona aktualizacja
